金特隧道系統(tǒng)部品
火克Hawk-S隧道板
標(biāo)準(zhǔn)規(guī)格：1220mm*2440mm
厚度：10/24mm
表觀密度：≤25Kg/m2
燃燒性能：不燃性A1級(jí)（GB8624-2012）
石棉含量：不含石棉
放射性核素限量：滿足A類裝飾材料要求
product show

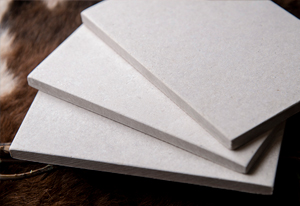

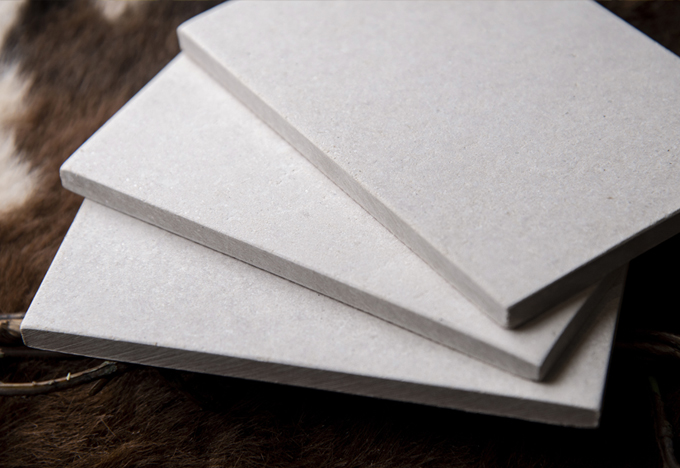

產(chǎn)品展示
product details
產(chǎn)品詳情
概述
火克Hawk-S隧道板，由多種硅質(zhì)和鈣質(zhì)無(wú)機(jī)物和原木紙漿纖維組成，采用先進(jìn)的德國(guó)設(shè)備精致而成；是基于硅酸鈣板的升級(jí)延伸系列產(chǎn)品，是一種兼具超低密度和超高耐火的特級(jí)產(chǎn)品。 隧道火災(zāi)時(shí),溫度短時(shí)間內(nèi)可達(dá)1200℃以上,隧道的混凝土襯砌難以承受如此高溫,使混凝土爆裂,造成人員和財(cái)產(chǎn)的損失,在盾構(gòu)隧道，沉管隧道中，經(jīng)過(guò)CH/RABT等多種火災(zāi)曲線的實(shí)驗(yàn)，Hawk-S隧道板耐火極限達(dá)到2小時(shí)以上。
特點(diǎn)
產(chǎn)品技術(shù)參數(shù)
項(xiàng)目 | 單位 | 技術(shù)參數(shù) |
外觀質(zhì)量 | —— | 滿足GB28376-2012，5.1,6.1 |
尺寸偏差 | mm | 滿足GB28376-2012，5.2,6.2 |
濕漲率 | % | ≤0.2 |
面密度 | Kg/m2 | ≤25 |
邊緣平直度 | —— | 小于0.3% |
干態(tài)抗彎強(qiáng)度 | MPa | ≥6 |
吸水飽和狀態(tài)干態(tài)抗彎強(qiáng)度 | —— | 不低于干態(tài)抗彎強(qiáng)度的70% |
吸濕變形率 | % | 不大于0.20% |
抗返鹵性 | h | 24±2h試驗(yàn)后，板材無(wú)水珠或返潮現(xiàn)象 |
產(chǎn)煙毒性 | —— | AQ級(jí) |
耐水性 | —— | 30d試驗(yàn)后，無(wú)開(kāi)裂、起層、脫落，無(wú)輕微發(fā)脹和變色 |
耐酸性 | —— | 15d試驗(yàn)后，無(wú)開(kāi)裂、起層、脫落，無(wú)輕微發(fā)脹和變色 |
耐堿性 | —— | 15d試驗(yàn)后，無(wú)開(kāi)裂、起層、脫落，無(wú)輕微發(fā)脹和變色 |
耐濕熱性 | —— | 30d試驗(yàn)后，無(wú)開(kāi)裂、起層、脫落，無(wú)輕微發(fā)脹和變色 |
耐凍融循環(huán)性 | —— | 15d試驗(yàn)后，無(wú)開(kāi)裂、起層、脫落，無(wú)輕微發(fā)脹和變色 |
耐鹽霧腐蝕性 | —— | 30d試驗(yàn)后，無(wú)開(kāi)裂、起層、脫落，無(wú)輕微發(fā)脹和變色 |
燃燒性能 | —— | A1級(jí) |
吸水率 | % | ≤12 |
耐火性能 | h | 升溫≥2h，降溫≥1.83h |

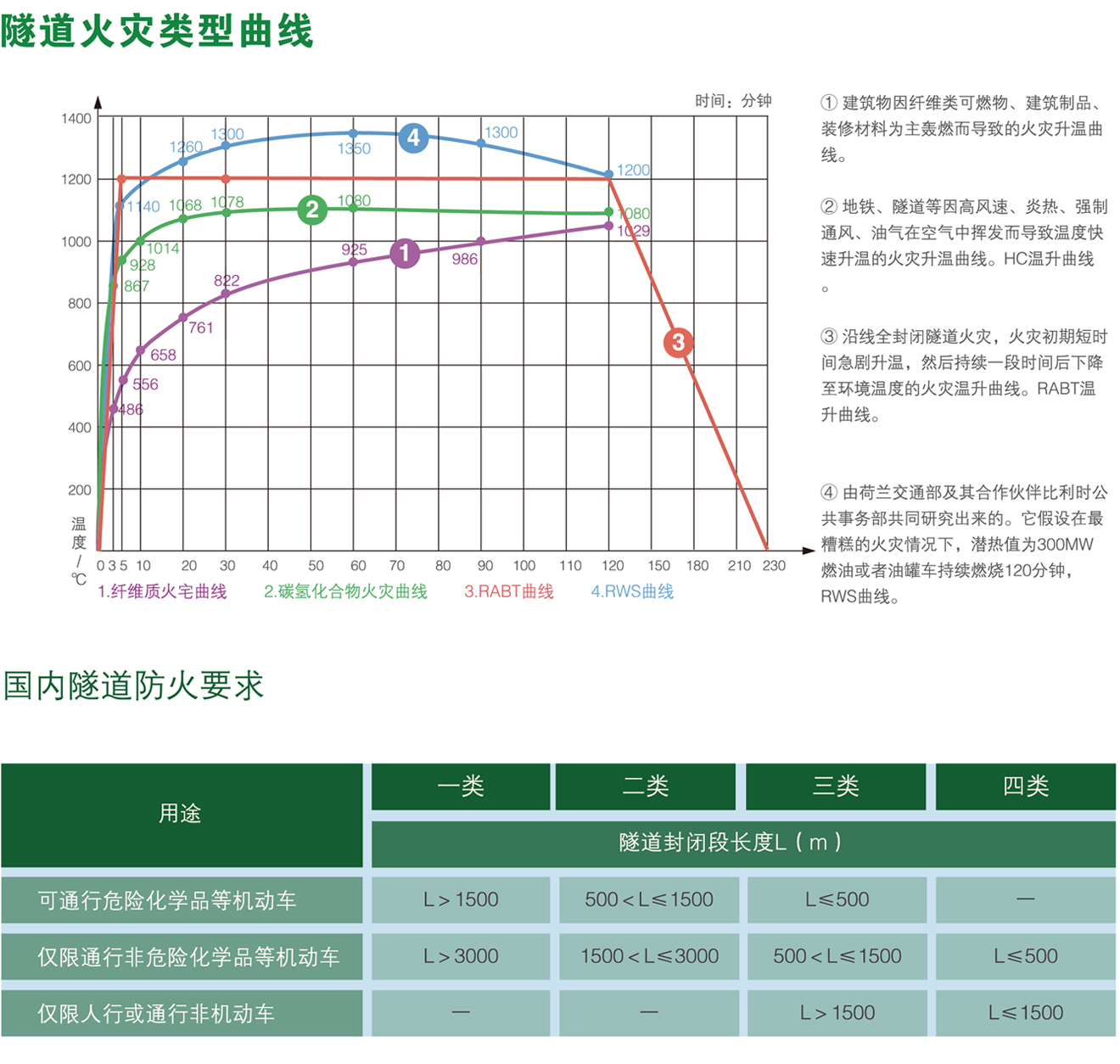

隧道防火的重要性
當(dāng)隧道發(fā)生火災(zāi)時(shí)，由于隧道建筑結(jié)構(gòu)復(fù)雜、空間環(huán)境相對(duì)封閉，熱量難以向周圍擴(kuò)散，使得溫度急速上升，空氣體積迅速膨脹，空間壓力迅速增高，鑒于此，通?；馂?zāi)發(fā)生時(shí)，隧道內(nèi)的溫度能很快達(dá)到1000-1200℃左右，隧道結(jié)構(gòu)很難承受得住如此高的溫度，砼在受熱到270度就開(kāi)始出現(xiàn)爆裂現(xiàn)象，隨之發(fā)生坍塌。同時(shí)散發(fā)大量煙霧。
選擇防火材料時(shí)應(yīng)考慮的因素：
1、混凝土類型 ；
2、隧道車流量的大小 ；
3、內(nèi)襯材料最高受火溫度 ；
4、混凝土的密度、濕度的大小；
5、攪拌混凝土所用添加混合物 ；
6、需要抵御哪種類型火災(zāi)。
在線留言
溫馨提示：此留言是我們了解您需求的通道，我們會(huì)認(rèn)真解讀您的需求，并安排經(jīng)驗(yàn)豐富的經(jīng)理電話聯(lián)系您，您所填寫的信息我們絕不對(duì)外公開(kāi)，請(qǐng)放心填寫。
